製品説明

三相電力品質テスター、高調波解析および電気パラメータ検出機器、工業用-グレードの精度測定

すべての電圧、電流、電力、電気エネルギー、高調波、位相、その他の電気パラメータを包括的に分析および診断します。

電流センサの種類も豊富で、さまざまな測定現場に対応できます。

4 チャンネルの電流と 4 チャンネルの電圧を測定し、電気パラメータと波形を同時にキャプチャおよび記録し、動作に必要なすべての電力品質情報を提供します。

製品の機能

三相電力品質テスター、高調波解析および電気パラメータ検出機器、工業用-グレードの精度測定

テスト機能: リアルタイム波形表示 (4 チャンネル電圧 / 4 チャンネル電流);電圧と電流の真の実効値。電圧直流成分。電流と電圧のピーク。一定時間内の電流および電圧の最大値/最小値。フェーザ図の表示。各位相高調波の測定は 50 回に達します。ヒストグラムは、各相の電流と電圧の高調波比を示します。全高調波歪み (THD) の計算。各相の有効・無効・皮相電力値および合計値。各相の有効・無効・皮相電力量値と各相の合計値。変圧器の K ファクターの計算。 COS φ 変位と力率 (PF) の計算。フリッカー計算。三相-の不平衡計算（電圧と電流）。

キャプチャおよびモニタリング機能: 電圧と電流の変動、電圧と電流のうねり、低下、短時間の停電、過渡過電圧、インパルス電流、電流と電圧の瞬間歪みなど、電力網の電圧と電流パラメータの瞬間的な変化を検出します。-この機器は、最大 150 グループの過渡波形を同時に保存できます。

起動電流監視: 回路の突入電流と電気機器の起動電流を監視でき、設置容量の正しい設計に役立ちます。始動過程の実効値の立ち上がり・立ち下がりカーブ、始動電流のエンベロープカーブ、4チャンネル電流波形、4チャンネル電圧波形を表示できます。トリガ後、約 100 秒間記録でき、100 秒以内の各サイクルの電流および電圧の瞬時値と波形曲線をすべて保存します。

記録・保存機能：基本試験機能の全試験パラメータ（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）、電圧50倍高調波、電流50倍高調波、合計123パラメータを記録し、トレンドダイアグラムを生成します。必要に応じて長時間のデータを記録します。 (20個のパラメータを同時に選択して5秒に1回記録、約300日記録可能)。

三相電力品質テスター、高調波分析アラーム機能: 選択したパラメータの制限値は、パラメータが制限を超えているかどうかを監視する必要に応じて設定できます。制限設定を超えると、電圧過電圧、電流過電流、不平衡度の制限超過、特定の高調波比の制限超過、周波数の制限超過、有効電力の制限超過、合計などのアラームログが生成されます。{{1} -制限値超過の高調波歪みなど。最大 40 グループのアラーム監視パラメータを設定するために、各グループは異なる監視パラメータ（123 の異なるパラメータを持つ 50 倍の高調波を含む）と制限値を設定し、制限値超過の最小時間を設定できます。-最大12800グループのアラームログを保存。

スクリーンキャプチャ機能: 任意のテストページでスクリーンキャプチャを取得し、現在の画面イメージを保存し、時間とテストモードを自動的に記録します。たとえば、現在の電圧波形、高調波ヒストグラム、フェーザ図などを保存します。最大 60 枚のスクリーンショットを同時に保存します。

通信機能：コンピュータとのUSB通信を介して、監視ソフトウェアは電力品質分析とテストの波形をリアルタイムで表示し、検出およびキャプチャされた過渡波形、トレンドチャート記録、アラームリスト、テストスクリーンショットなどを読み取ることができます。

設定機能: ユーザーは、時刻と日付、ディスプレイのコントラストと明るさ、および機器の各位相線の対応する色を設定できます。機器の接続モードと電源ネットワークのタイプを設定できます。異なる電流クランプと異なる電圧テスト変圧比を選択できます。中国語メニューまたは英語メニューが選択可能です。

中国語/英語ヘルプメニュー: 操作の各段階でいつでも「ヘルプ」キーを押すと、関連するヘルプ情報が表示されます。

テクノロジーS仕様

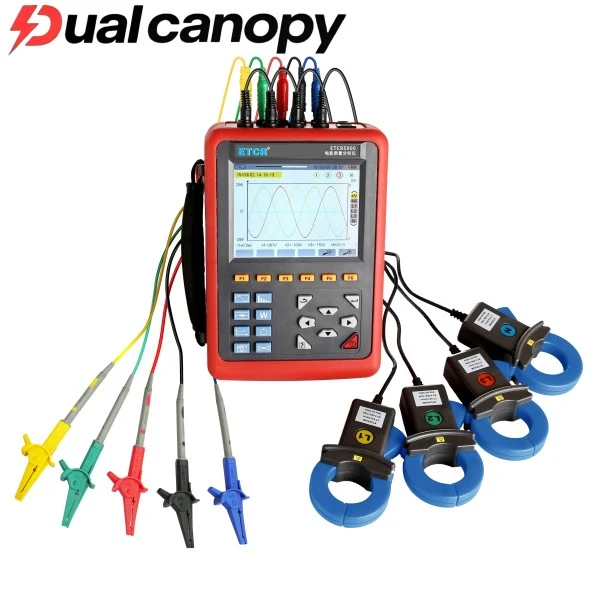

ホストモデル	ETCR5000 電力品質アナライザ
電源	充電式リチウム電池 9.6V、4500mAH、外部充電器;動作電流約490mA、バッテリーは8時間連続動作可能
バッテリー残量インジケーター	電池記号 5 グリッド電源が表示され、電池レベルが低下すると、1 分表示後に自動的にシャットダウンします。
表示モード	LCDカラフルスクリーン、640ドットX480ドット、5.6インチ、表示領域:116mmX88mm
現在のテスト	クランプ電流センサー：008B; 040B; 068B; 300F (オプション)
電圧試験	線間電圧: 1.0V〜2000V;相電圧: 1.0V〜1000V
電気エネルギーパラメータ	W、VA、var、PF、DPF、cosφ、tanφ、Wh、Varh、Vah
チャネル	4チャンネル電圧、4チャンネル電流	三相不平衡-	はい
頻度	40Hz～70Hz	現在のモードを開始	はい、100秒
高調波	はい、0～50回	ピーク値	はい
全高調波歪み	はい、各フェーズ 0 ～ 50 回	フェーザー図の表示	自動
エキスパートモード	はい	スクリーンショットの容量	60個
一時的なレコードグループ	150グループ	メニュー言語	中国語、英語
電圧のちらつき	はい	通信インターフェース	USB
記録	300 日 (20 パラメーターを同時に記録、1 秒ごとに 1 ポイントを記録)
最小/最大記録値	はい、一定時間の最大最小値を測定できます
アラーム	40種類のパラメータ選択、12800グループアラームログ
自動シャットダウン	アラーム/トレンドグラフ記録/トランジェントキャプチャモード(待機中または進行中)では、機器は自動的にシャットダウンしません。
	他のテストモードでは、起動後 15 分間何も操作しないと自動的にシャットダウンし、1 分間のプロンプト後に自動的にシャットダウンします。
バックライト機能	はい、暗い場所や夜間の使用に適しています
メーターサイズ	240mmX170mmX68mm
楽器の重量	総重量：約9.2kg（すべての付属品を含む）
入力インピーダンス	試験電圧入力インピーダンス：1MΩ
適切な安全規格	IEC-61010 CAT III 1000V / CAT IV 600V、IEC-61010-031、IEC-61326、汚染度 2
付属品	ホスト: 1 個;楽器バッグ: 1個。ペンプローブテストライン: 5 個 (黄、緑、赤、青、黒の各 1 個);ワニ口クリップ: 5 個。充電器1個; 2G メモリカード: 1 個。クランプ電流センサー: (オプション)(バッテリー付き 300F 電流クランプ)

現在SセンサーC嫌がらせ（Oオプション)

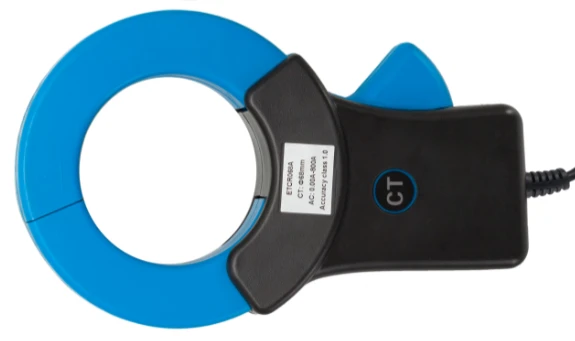

電流センサーモデル	電流クランプ	現在の真の実効値	現在の真の実効値最大誤差	位相角φ最大誤差
ETCR 008B CTサイズ：Ф8mm		10mA～99mA	±(1% rdg+ 3dgt)	±(1.5度)、Arms 20mA以上
		100mA～10.0A	±(1%rdg + 3dgt)	±(1度)
ETCR 040B CTサイズ：Ф40mm		0.10A~0.99A	±(1%rdg + 3dgt)	±(1.5度)
		1.00A~100A	±(1% rdg+ 3dgt)	±(1度)
ETCR 068B CTサイズ：Ф68mm		1.0A~9.9A	±(2 % rdg+ 3dgt)	±(3度)
		10.0A~1000A	±(2 %rdg + 3dgt)	±(2度)
ETCR300F CT:Ф300mm		10A~99A	±(1 %rdg + 3dgt)	±(3度)
		100A~6000A	±(1 %rdg + 3dgt)	±(2度)

楽器A精度

測定仕様	範囲	ディスプレイ解像度	最大誤差
頻度	40Hz～70Hz	0.01Hz	±(0.03)Hz
相電圧真の実効値	1.0V~1000V	最小解像度0.1V	±(0.5%rdg+5dgt)
線間電圧真の実効値	1.0V~2000V	最小解像度0.1V	±(0.5%rdg+5dgt)
直流電圧	1.0V~1000V	最小解像度0.1V	±(1.0%rdg+5dgt)
現在の真の実効値	10mA～6000A	最小分解能0.1mA	±(0.5%rdg+2dgt)
相電圧ピーク	1.0V~1414V	最小解像度0.1V	±(1.0%rdg+5dgt)
線間電圧ピーク	1.0V~2828V	最小解像度0.1V	±(1.0%rdg+5dgt)
現在のピーク	10mA～6000A	最小分解能0.1mA	±(1.0%rdg+5dgt)
ピークファクター	1.00~3.99	0.01	±(1%rdg+2dgt)
	4.00~9.99	0.01	±(5%rdg+2dgt)
有効電力	0.000W～9999.9kW	最小解像度 0.001W	±(1%rdg+3dgt); Cosφ 0.8以上
			±(1.5%rdg+10dgt); 0.2 Cosφ以下<0.8
無効電力誘導性と容量性	0.000VAR～9999.9kVAR	最小解像度 0.001VAR	±(1%rdg+3dgt); Sinφ 0.5以上
			±(1.5%rdg+10dgt); 0.2 Sinφ以下<0.5
皮相電力	0.000VA～9999.9kVA	最小分解能 0.001VA	± (1%rdg+3dgt %)
力率	-1.000~1.000	0.001	±(1.5%rdg+3dgt); Cosφ 0.5以上
			±(1.5%rdg+10dgt); 0.2 Cosφ以下<0.5
アクティブエネルギー	0.000Wh～9999.9MWh	最小分解能 0.001Wh	±(1%rdg+3dgt); Cosφ 0.8以上
			±(1.5%rdg+10dgt); 0.2 Cosφ以下<0.8
無効エネルギー誘導性と容量性	0.000VARh～9999.9MVARh	最小分解能 0.001VARh	±(1%rdg+3dgt); Sinφ 0.5以上
			±(1.5%rdg+10dgt); 0.2 Sinφ以下<0.5
皮相エネルギー	0.000VAh～9999.9MVAh	最小分解能 0.001VAh	±(1%rdg+3dgt)
位相角	-179度～180度	1度	±(2度)
Tanφ(VA以上50VA)	-32.768~32.768	最小解像度 0.001	±(1%rdg+5dgt)
変位力率 (DPF)	-1.000~1.000	0.001	±(1%rdg+5dgt)
Harmonic Ratio(Vrms>50V)	0.0 %~99.9 %	0.1 %	±(1%rdg+5dgt)
Harmonic Angle (Vrms >50V)	-179度～180度	1度	±(3度)高調波1～25
			±(10度)高調波26～50
全高調波率 (DF または THD-F) 50 以下	0.0 %~99.9 %	0.1 %	±(1%rdg+5dgt)
歪み率 (DF または THD-R) 50 以下	0.0 %~99.9 %	0.1 %	±(1%rdg+10dgt)
変圧器の K ファクター	1.00~99.99	0.01	±(5 %)
三相-アンバランス	0.0%~100 %	0.1 %	±(1 %)
